In verschiedenen Projekten haben wir bereits beschrieben, wie man PCBs – Printed Circuit Boards, also geätzte Platinen – mit Onlineeditoren entwerfen und dann für kleines Geld herstellen lassen kann.

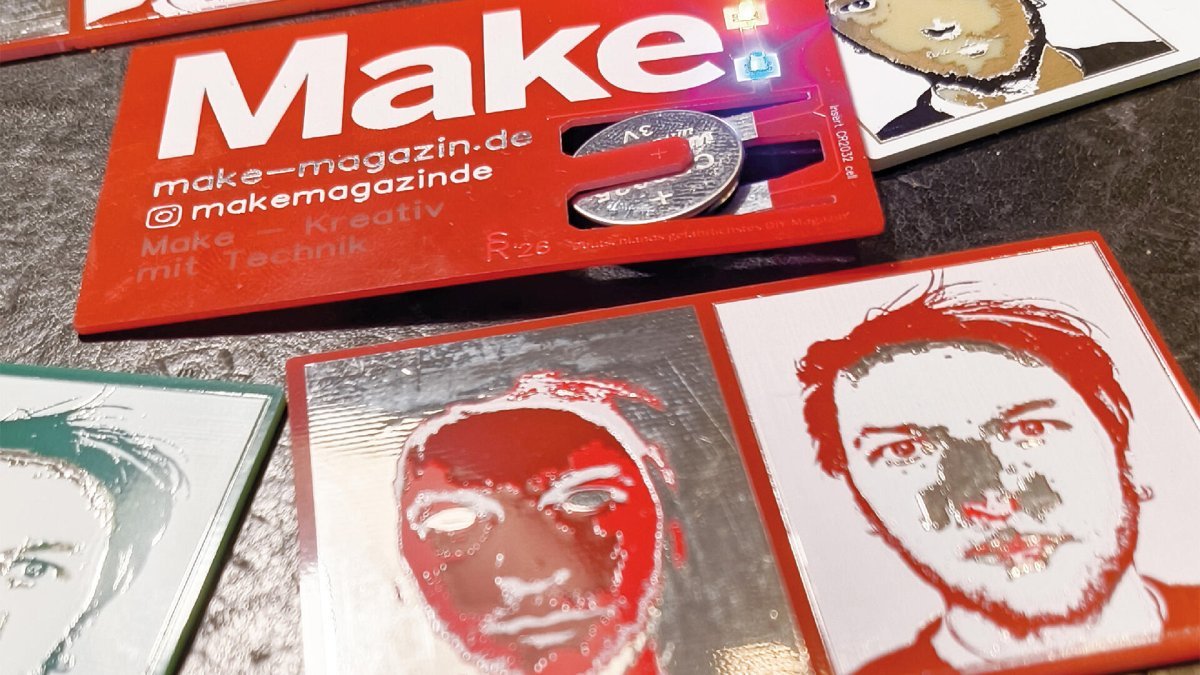

Fünf Platinen in Visitenkartengröße kosten inklusive Versand rund 5 Euro, bei größerer Stückzahl sogar unter 50 Cent pro Stück. Damit eignen sie sich auch hervorragend als Visitenkarten zum Verschenken – und genau die dienen in diesem Artikel als Beispielprojekt.
- Platinenebenen als Gestaltungsfläche nutzen
- Bilder in Farbkanäle zerlegen
- Zerlegte Bilder ins PCB-Layout importieren
Checkliste
Zeitaufwand: ca. 2 – 3 Stunden
Kosten: ab 5 Euro für 5 Platinen inkl. Versand
Material
- Platine (vom Fertiger, zum Beispiel JLCPCB)
- SMD-LEDs (Bauform 0805 mit automatischem Farbwechseleffekt)
Werkzeug
- Heizplatte für SMD-Löten
Software
Wer ein Bild möglichst originalgetreu auf einer Platine benötigt, kann sich vom Platinenfertiger einfach ein mehrfarbiges Bild per Tintenstrahldrucker aufbringen lassen. Das ist aber keine Herausforderung. Viel reizvoller ist es, seine künstlerische Gestaltungsfreiheit auf die sehr begrenzte „Palette“ der Platine einzuschränken. Wer auf eine Platine „malen“ möchte, hat sich nämlich ein äußerst herausforderndes Medium ausgesucht.
